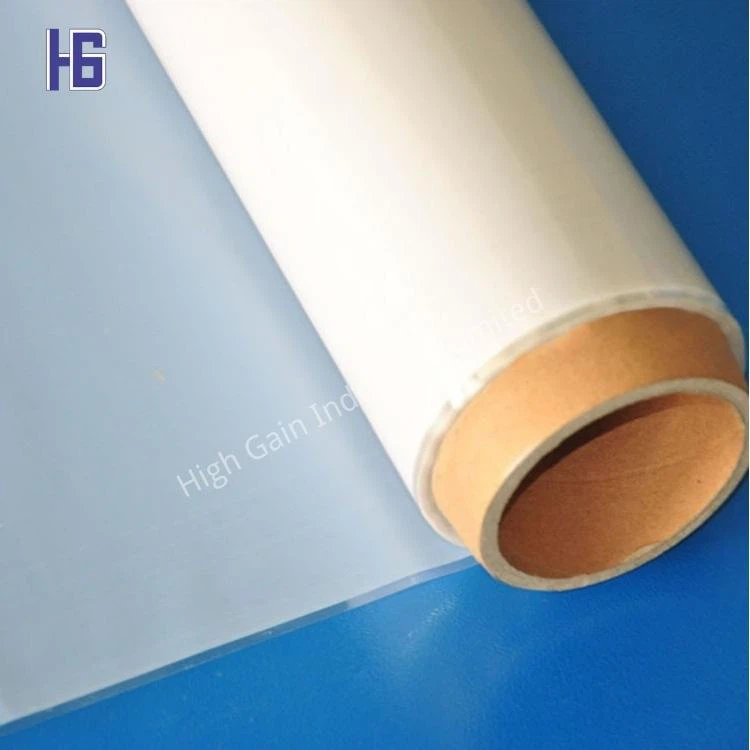

Fim résine epoksidik

HG -514E se fim rezin epoksidik ki modifye tanperati mwayen ki likid résine li apwopriye pou amelyore kalite sifas fib kabòn. Li se ak severite bon, gwo fòs, fabrikasyon fò ak fasil yo sèvi ak, oswa yo ka itilize pou fekondasyon twal.

Pèfòmans Fizik: Transparan ak inifòm kouch ak epesè yo asire.

Pwa: 75g/m², 100g/ m², 125g/ m², 150g/ m², 200g/m², elatriye, epi yo ka ajiste tou selon kondisyon kliyan yo.

Tanperati geri: 125-150 degre

Presyon geri: {{0}} Bar (0.2-0.5Mpa) 130 degre 60min

6 Bar (0.6Mpa) 150 degre 20min

Tan geri ak presyon ka ajiste selon fib / résine, fòm ak epesè.

Tg (DSC) 130 degre (geri 150 degre 30min)

●Application: Epoxy résine fim fèt nan Kiba pou sèk par pwosesis (pwodiksyon), espesyalman fèt nan Kiba pou pwodwi ak kontwòl kè di contenu résine, e ka sèvi ansanm ak epoxy prepreg.

Fèy résine HG-514E yo ka itilize pou ranfòsman pou fib vè, fib kabòn oswa twal aramid osi byen ke pou galon inidiresyonèl oswa ki genyen twa dimansyon. Pwodwi a fini gen trè bon fòs mekanik.

●Metòd operasyon:

Premyèman, rapò a nan fim nan résine epoksidik detèmine pa fòs ki nesesè pou pwodwi yo. Koupe fòm fim ki nesesè yo ak yon pè sizo ki dekri fòm pwodwi a. Detache yon kouch fim lage sou résine a epi mete l sou twal ki deziyen an ki te swiv pa gaye twal la sou mwazi an. Apre yo kole ansanm, detache yon lòt kouch fim lage sou konpoze fim epoksidik la. Si sa nesesè, kantite kouch fim résine ka ogmante. Tanperati travay la se 20-30 degre. Si tanperati k ap travay la twò ba, ka konsidere itilize yon zam chalè.

Itilizasyon minimòm résine ka kalkile jan sa a:

MF/DF plis M/D=Tp

Remak:

MF----Pwa fim epoksidik (g/m²)

DF----Dansite fim epoksidik (g/cm³)

M-----pwa twal (g/m²)

D-----Dansite fib (g/m²)

Tp----epesè pwodwi (mm)

Yo nan lòd yo dechaje bul yo anvan geri, li konseye yo sèvi ak yon presyon vakyòm nan 0.2-0.5Mpa. Si yo itilize fim multikouch résine, li ka woule ak yon roulo filèl pou egzeyate lè a.

Fim nan epoksidik kapab tou itilize ansanm ak prepreg la. Konsiderasyon prensipal la se egzeyat la nan bul lè. Presyon ki apwopriye a ka konplètman enfiltre fib yo lè tanperati a ogmante. Aparans nan pwodwi a fini ka konparab ak sa yo ki nan otoklav la.

● Geri:

HG-514E jeneralman geri a 150 degre pou 20 minit oswa 130 degre pou 60 minit. De pwosesis ap fèt apre mwazi an chofe:

■ Viskozite fim adezif résine epoksidik la ap diminye ak ogmante tanperati pou twal la enpreye.

■ Rezin epoksidik la geri lè tanperati a ap monte.

Se poutèt sa, ta dwe gen ase tan pou kite résine a koule epi ranpli twal la byen lè li rive nan solidifikasyon. Se poutèt sa, de tanperati sa yo bezwen detèmine:

----Tanperati imprégnation. Tanperati fekondasyon HG-514E se apeprè 80 degre. Pi fasil la résine koule nan tanperati ki wo, men tan an se relativman kout.

----Tanperati geri: résine a geri nan tanperati sa a. Nan teyori, tan an geri ak presyon yo ta dwe referans a geri konplè.

Men, an reyalite, fim nan epoksidik ka geri tou nan yon tanperati ki pi ba, epi sèlman bezwen ogmante pwosesis la apre-geri. Si pwodwi a echwe pou konplete geri, fòs pwodwi a pral relativman redwi.

●Tanperati depo: 4 degre 3 mwa; -18 degre 6 mwa

●Packing: fim lage doub-sided; 1 * 100m / woulo liv.

Baj popilè: fim résine epoksidik
